一、項目簡介

奧園(英德)文化旅游城占地八千多畝，位居廣東英德“兩德經濟合作區”生態核心區域。廣東省戰略部署將兩德合作區對口廣州協理，將迎來前所未有的發展機遇，成為廣州版的“雄安”新區。項目地處在廣樂高速、昆汕高速英紅出口，約1小時直達廣州，距離規劃中的英德通用機場約20公里，距離高鐵英德西站約20分鐘車程，在廣州北站乘坐高鐵約20分鐘直達英德西站，在廣州南站乘坐高鐵可以40分鐘可以直達， 高速約1.5小時直達廣州白云機場。項目交通便捷，是擁有高鐵、高速、機場三維立體交通的世界性文旅目的地。奧園（英德）文化旅游城（一期）8#地塊希爾頓逸林酒店在首層放置了3組6臺“馬利”150m3/h開始橫流塔為空調系統使用，另外2臺50m3/h閉式冷卻塔帶供冷庫使用。據相關現場數據提供，設備運行時間為24小時，現場設備距離最近敏感點約20m。

二、本項目環保噪聲排放執行標準

1、空氣傳聲A聲級評價量和評價標準

按聲學公司提供：設備現場所在區域聲功能區屬英德市聲功能區劃的2類區。

該類聲功能區邊界及附近環境敏感點戶外聲環境執行《社會生活環境噪聲排放標準》(GB 22337-2008)中的2類聲功能區噪聲排放限值。等效A聲級限值如下表所示：

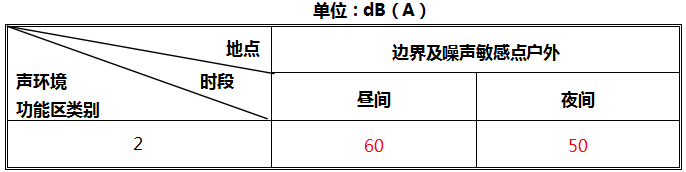

表1、 邊界及聲環境敏感點戶外環境噪聲排放限值

三、現場冷卻塔參數及噪聲源強技術分析

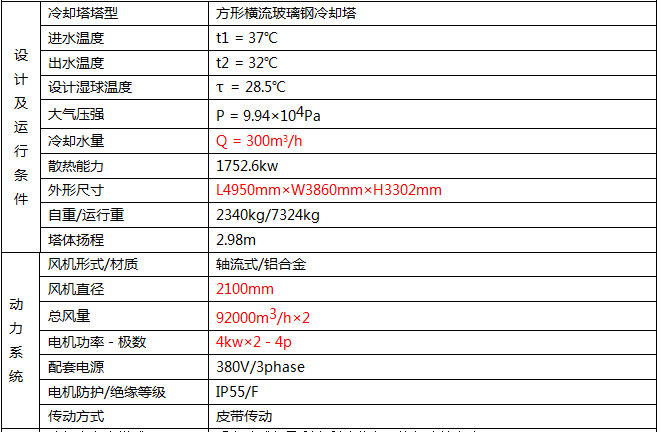

1、單臺開始150m3/h冷卻塔技術參數（廠家提供）

2、按廠家提供的風機參數計算其風口外1米噪聲聲壓值

3、開式塔最近敏感點處噪聲值評估

已知單臺冷卻塔排風口1m處噪聲值為79.51dB（A）,可得6臺冷卻塔源強疊加為噪聲值：

△Lw=79.51+10*log(6)=87.3 dB（A）

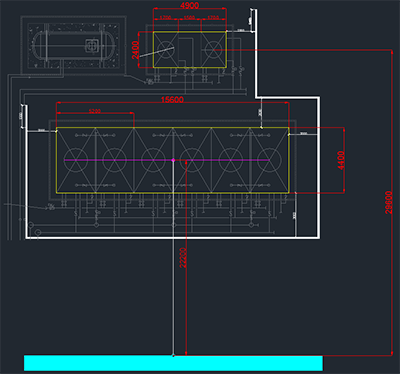

如圖1所示，6臺開式冷卻塔塔頂表面積為： a（寬)×b（長）=4.4m×15.6m，6臺冷卻塔面源中心點與四周敏感點最近的距離是22.2m。

根據面聲源幾何發散衰減計算：

r < a / π 時，幾乎不衰減； a / π < r < b / π時，按線聲源衰減計算；r>b/π時，按點聲源衰減計算。

可得：6臺開式塔全開時候，敏感點噪聲值為71.1 dB（A）

按二類區晚間噪聲排放值≤50 dB（A）計算：

每臺開式冷卻塔降噪量：71.1dB（A）- 50 dB（A）= 21.1 dB（A）<

4、閉式塔最近敏感點處噪聲值評估

閉式塔源強分析計算

2臺風口噪聲疊加為：△Lw=90.1+10*log(2)=93.1 dB（A）

如圖1所示，2臺閉式冷卻塔塔頂表面積為： a（寬)×b（長）=2.4m×4.9m，2臺冷卻塔面源中心點與四周敏感點最近的距離是29.6m。根據面聲源幾何發散衰減計算：

則r< a / π時，幾乎不衰減；a/πb/π時，按點聲源衰減計算。

可得：2臺開式塔全開時候，敏感點噪聲值為64.91 dB（A）按二類區晚間噪聲排放值≤50 dB（A）計算：

每臺閉式冷卻塔降噪量：64.91dB（A）- 50 dB（A）= 14.91 dB（A）

說明：敏感點噪聲測量值需按國家標準HJ706-2014作修正。

四、本次項目冷卻塔控噪設計思路及改造手段建議

1、冷卻塔風機的作用是把冷卻塔熱交換后的濕熱排出塔外，風機需要克服塔體和播淋阻力完成所需要的設計風量。而冷卻塔噪聲明顯來源于冷卻塔動力系統的噪聲，所以建議采用專業的技術手段，在保證冷卻塔所需風量的前提下，把風機的運行轉速降低，由于風機線速度降低，同葉輪質心的前提，不平衡力矩減少，所以振動能量減少，設備運行更加平穩，低頻傳播的幾率也會大幅下降。

為此、我司把原開式冷卻塔的2100mm-4p單葉風機改造為雙葉風機設計，由于風機串聯后風機壓頭得到大幅度提升，實現在超低轉速下完成冷卻塔所需要的風量；

150m3/h開式冷卻塔雙風機軟件風量校核：

150m3/h開式冷卻塔雙風機降噪量校核：

我們從上面的2個風機設計軟件可以看到得到如下結論：

原150m3/冷卻塔2100mm-4p風機在390rpm的轉速度下才能達到冷卻塔所需風量；而新設計的2100mm-7p*2雙風機在150rpm的轉速下即可滿足冷卻塔所需的風量了，降噪量為22.5dB（A），大于設計所需的21.1 dB（A）降噪量。

而閉式冷卻塔由于風機直徑只有1372mm，則需要擴徑后再采用雙風機實施最大限度的降噪處理。為此，我司把冷卻塔排風口從1375mm擴徑至2100mm后，再安裝雙風機。

50m3/h閉式冷卻塔雙風機軟件風量校核：

50m3/h閉式冷卻塔雙風機降噪量校核：

我們從上面的閉式塔2個風機設計軟件可以看到得到如下結論：

---

原50m3/h閉式冷卻塔1372mm-6p風機在659rpm的轉速度下才能達到冷卻塔所需風量；而新設計的擴徑后2100mm-7p*2雙風機在180rpm的轉速下即可滿足冷卻塔所需的風量了，降噪量為22.1dB（A），大于設計所需的14.91 dB（A）降噪量。

上述風機為鋁合金設計，航空級鋁合金葉片，輪轂采用金屬模成型，葉片用不銹鋼U型碼連接，無級調節風機角度，表面噴涂防腐處理，具有全壓高、風量大等優點。而且其氣動性能好、高強度、耐腐蝕，并可通過改變?nèi)~片安放角度方法滿足工藝要求及提高裝置效率。產品廣泛應用在北京水立方、北京奧運場館、北京中南海國賓、北京中央人民廣播電臺、北京軍事博物館、上海虹橋機場、廣州地鐵、廣州機場、廣州大學城、廣州體育館、廣州正佳廣場、佛山中海環宇城、佛山移動全球通、 武漢保利K18、深圳文化中心、香港屯門城市廣場、云南紅塔山卷煙廠、珠海飛機場等等眾多大型國家級的項目上。

2、把冷卻塔動力系統的支撐架設置在冷卻塔內部，采用懸浮式安裝，讓運行部件與塔殼完全分離，杜絕冷卻塔運行所產生的噪聲與塔殼共振，不僅進一步降低其運行噪聲對外傳播的聲壓值。同時杜絕設備運行通過結構傳遞的方式對樓下室內敏感點構成聲環境質量污染。

3、采用玻璃鋼沖孔板作護網，內嵌歐文斯棉防水包裹，對冷卻塔內部空腔進行吸聲處理，進一步降低冷卻塔空腔和地坑的混響時間，有效抑制冷卻塔低頻噪聲對外構成聲環境質量影響。

五、降噪后的冷卻塔

1、 滿足《社會生活環境噪聲排放標準》(GB 22337-2008) 1 類區的排放限值；

2、 敏感點的住戶不再感覺到冷卻塔對其聲環境的影響。即是不再擾民；

3、當?shù)丨h(huán)保局一次性測試通過驗收；

4、舊冷卻塔不需要拆除，不需要做圍壁，也不影響散熱效率，達到大家共贏的目的。
